關于變量柱塞泵怎么調節變量，首先來講解下變量柱塞泵的工作原理

變量柱塞泵是一固定轉速下，流量可變，可調節的柱塞泵。該泵主要配件有主軸、缸體、柱塞、配油盤、變量機構（搖擺組件等），變量控制閥等。泵的輸入口液壓油經泵體、配油盤、變量殼體中的通油孔通過單向閥進入變量殼體的下腔，當拉桿向下運動時，推動變量活塞向下移動，變量控制閥的上閥口打開，變量殼體下腔的壓力油經變量活塞中的通油孔進入變量殼體上腔，由于上腔面積大于下腔，液壓力的作用下推動活塞向下運動，帶動銷軸使變量頭繞鋼球中心旋轉，改變變量頭的傾斜角（增大），柱塞泵的流量隨之增大。反之拉桿向上運動，變量頭的傾斜角向相反方向變化，泵的流量也隨之變化。當傾斜角度變至零以后，則變量頭向負偏角方向變化，液流產生換向，泵的進出油口變換。以上就是變量柱塞泵的通用原理。

常見變量柱塞泵包括力士樂A4VSO系列柱塞泵、A7V系列斜軸式變量柱塞泵、A10VSO斜盤式變量柱塞泵、A11VO軸向柱塞泵、SCY系列手動變量柱塞泵，YCY系列變量柱塞泵等。下面分別講解常見變量柱塞泵的變量調節方式。

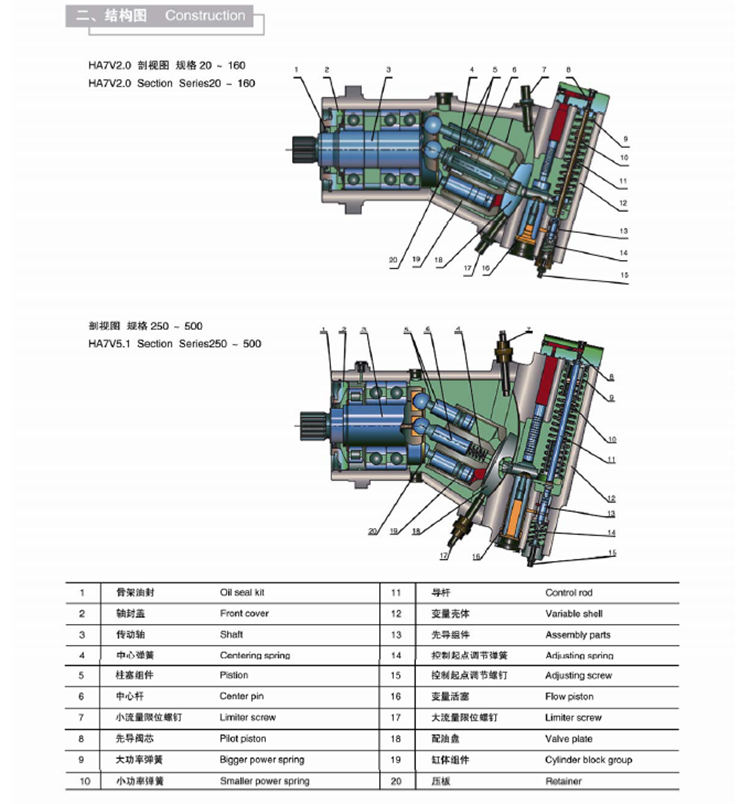

A7V斜軸式變量柱塞泵結構圖如下：

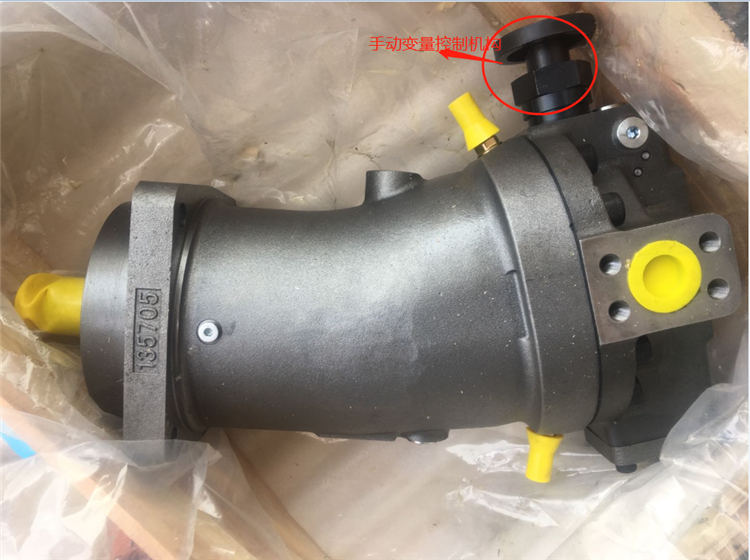

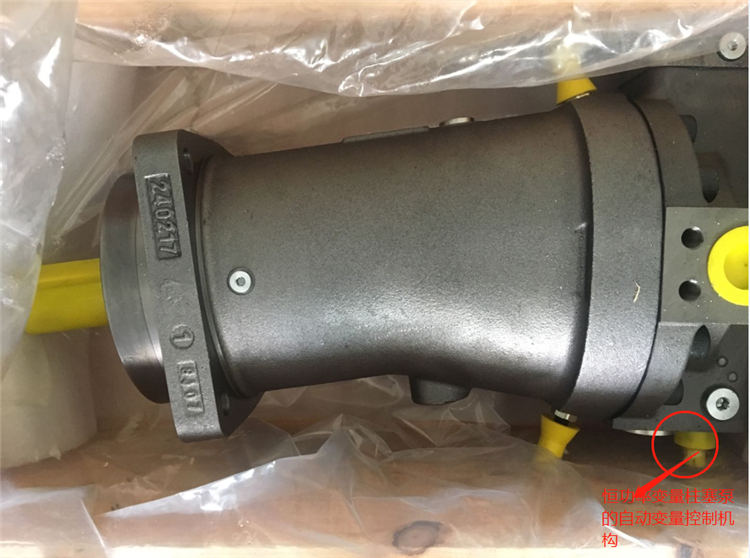

A7V斜軸式變量柱塞泵變量調節示意圖，分別為手動變量控制和恒功率變量控制，如下：

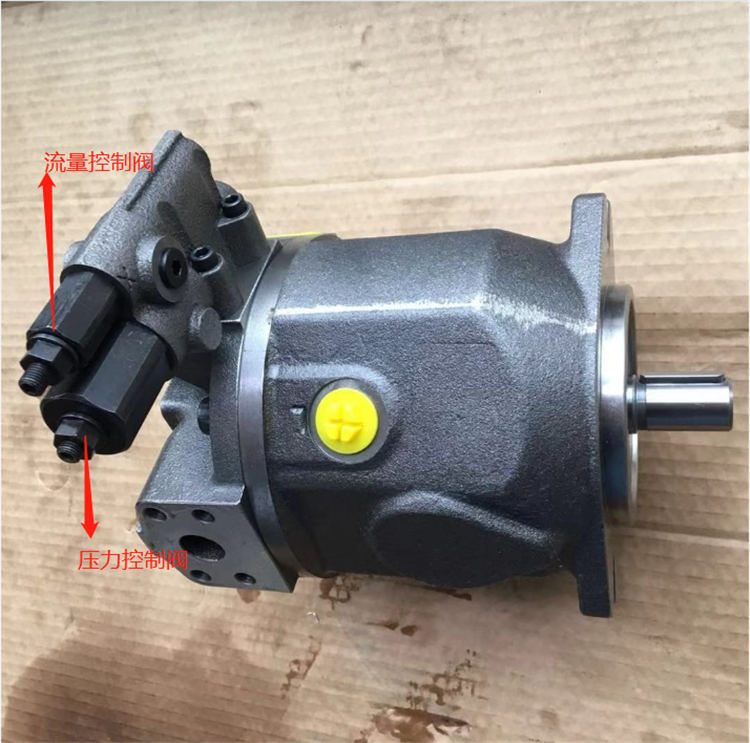

力士樂A10VSO系列斜盤式軸向柱塞泵變量調節機構示意圖如下：

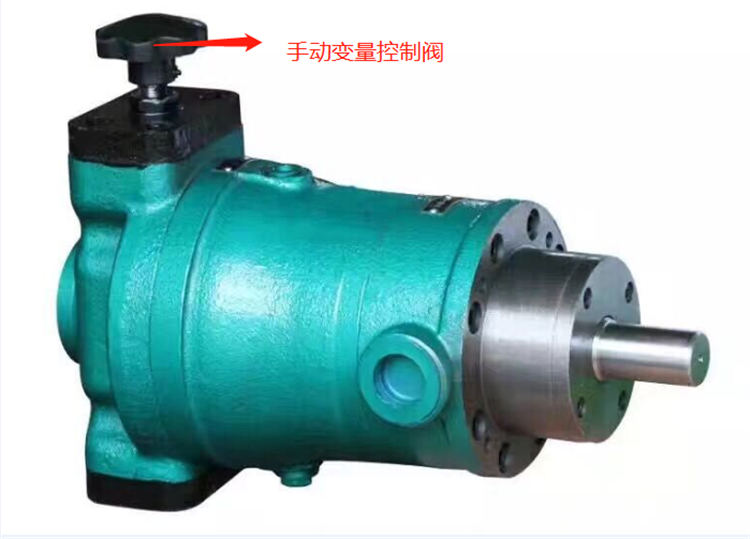

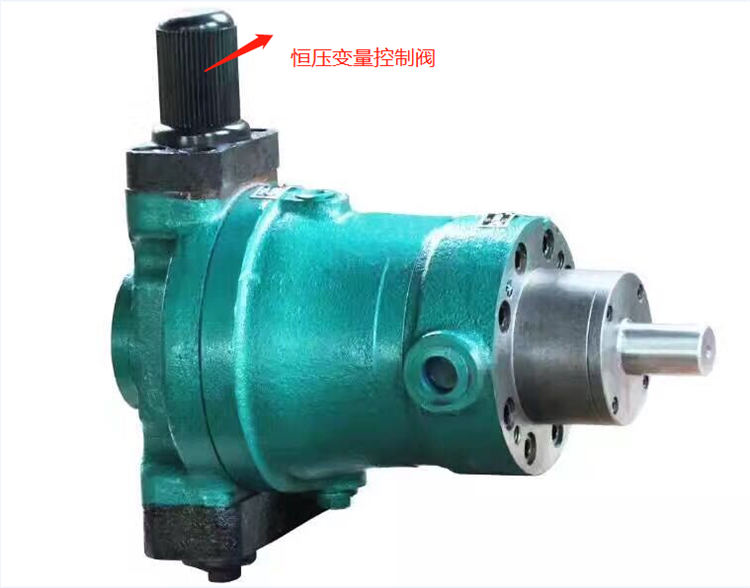

常見CY系列變量柱塞泵調節機構調如下圖：


隨著技術的不斷進步，變量柱塞泵的控制調節方式也在不斷變化調整，如需要了解最新相關信息，請聯系我公司技術人員咨詢。
