常見的定量柱塞泵在結構上有斜軸式軸向柱塞泵和斜盤式柱塞泵，產品具有柱塞泵的通性，即壓力高，轉速范圍廣(100-2500r/min,作為定量馬達使用的時候最高轉速可達6000r/min)。

常見的定量柱塞泵包括A2F系列斜軸式柱塞泵、MCY系列斜盤式柱塞泵等。兩種產品系列相比，A2F系列柱塞泵具有更好的性能表現，但結構較MCY系列柱塞泵略微復雜，相比MCY系列柱塞泵的成本要高出不少。因此用戶在實際的使用中應根據自身的需求來選擇。MCY系列除性能比A2F系列柱塞泵弱外，同時產品結構笨重，不適于移動場景的應用。

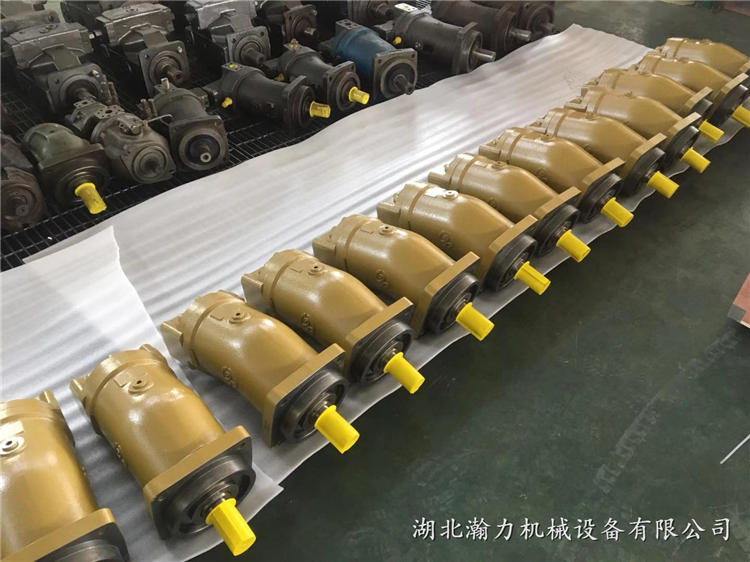

生產A2F系列定量柱塞泵的企業主要包括北京華德、貴州力源、德國力士樂、湖北瀚力機械設備有限公司等。以下為A2F系列定量柱塞泵實物圖

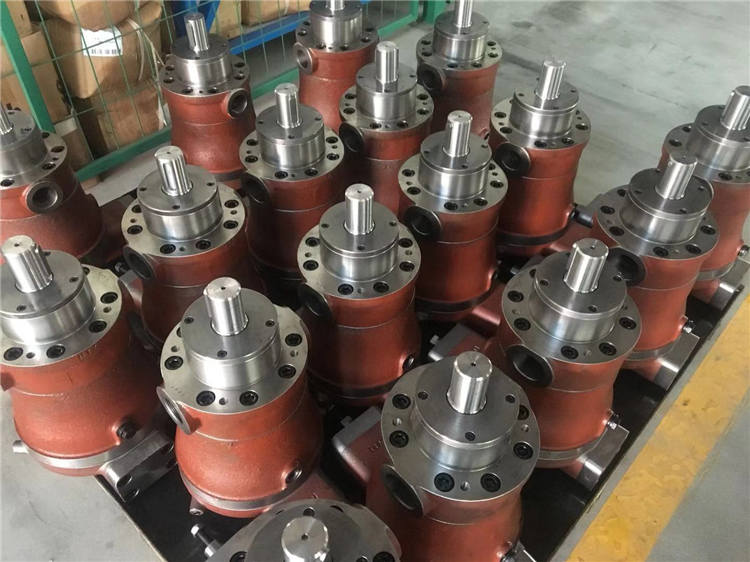

MCY系列定量柱塞泵實物如下圖：

定量柱塞泵由于其結構特性、因此具有固定排量的特性，同時具有斜軸式軸向柱塞泵的通性，即工作壓力高，轉速范圍廣，但對液壓油品質要求較高！同時本產品的轉速和輸出流量比較平穩!

A2F系列定量柱塞泵常用規格包括
A2F10R4P4
A2F63R2P3
A2F80R2P3
A2F107R2P3
A2F160R2P3

MCY系列定量柱塞泵常用規格包括
10MCY14-1B
40MCY14-14
80MCY14-1B
160MCY14-1B

定量柱塞泵產品結構：主要由驅動軸、液壓缸體、柱塞、固定斜盤、配油孔蓋、泵殼等組成。

定量柱塞泵工作原理：柱塞裝在液壓缸體承孔內，柱塞的一端通過壓盤及保持架等坐落在與驅動軸成傾斜角度的斜盤上，使液壓缸體帶動柱塞轉動的同時，柱塞還往復軸向移動，進行吸油和排油。缸體與傳動軸用鍵聯接，在缸體直徑為D的圓周上均勻分布幾個軸向孔，每個孔內有一柱塞，柱塞在軸向孔內可軸向滑動，缸體孔內的彈簧一端坐落在缸體孔的底部，另一端頂在柱塞上，使柱塞頭部與固定斜盤接觸，斜盤軸線與傳動軸軸線有一個傾角，對于定量柱塞泵來說，該斜角是不可變化的,泵的容積效率不會改變，因此在固定轉速下，泵的流量和壓力不會改變。斜軸式定量柱塞泵，泵內所受徑向力小，因此排量和壓力可以達到非常高，最大排量的如A2F1000，排量可以達到1000ml/r。
